قفسه‌بندی پالت راک یکی از سیستم‌های رایج برای نگهداری کالاهای سنگین و پالتی در انبارهای صنعتی، تولیدی، لجستیکی و مراکز توزیع است. ساختار این سیستم به گونه‌ای طراحی میشود که پالت‌ها در طبقات مختلف قرار بگیرند و با استفاده از تجهیزات جابه‌جایی مانند لیفتراک، امکان بارگیری و تخلیه آنها فراهم شود.
انواع قفسه بندی پالت راک را می‌توان بر اساس ساختار قفسه، نحوه دسترسی به پالت، تعداد ردیف‌ها و همچنین عرض راهرو دسته‌بندی کرد. انتخاب مدل مناسب نیز به عواملی مانند نوع کالا، وزن بار، تعداد پالت‌ها، ارتفاع سالن، میزان تنوع محصولات و نوع لیفتراک بستگی دارد. در ادامه با مدل‌های مختلف پالت راک، تفاوت آنها، اجزای اصلی، مشخصات فنی، نکات طراحی و ایمنی و عوامل مؤثر بر قیمت این سیستم آشنا می‌شویم.
انواع قفسه بندی پالت راک
مشاوره رایگان و پشتیبانی، تماس با کارشناسان راکسازان
انواع قفسه بندی پالت راک
معرفی قفسه بندی پالت راک

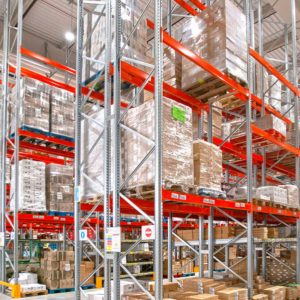

قفسه پالت راک نوعی سیستم قفسه‌بندی سنگین است که برای ذخیره‌سازی کالاهایی طراحی میشود که معمولاً روی پالت قرار گرفته‌اند. در این سیستم، قاب‌های عمودی و بازوهای افقی، محل قرارگیری پالت‌ها را تشکیل می‌دهند.
پالت‌ها با کمک لیفتراک یا سایر تجهیزات جابه‌جایی روی بازوها قرار گرفته و در زمان نیاز از قفسه خارج میشوند. ارتفاع، عمق، طول دهانه و تعداد طبقات قفسه بر اساس مشخصات کالا، ظرفیت بارگذاری، فضای موجود و تجهیزات مورد استفاده تعیین میشود. یکی از ویژگی‌های مهم پالت راک این است که برخلاف قفسه‌های سبک، برای بارهای سنگین و بارگذاری‌های پالتی طراحی میشود و می‌توان آن را متناسب با نیاز هر انبار پیکربندی کرد.
انواع قفسه بندی پالت راک
کاربرد های قفسه بندی پالت راک
- ذخیره سازی کالا های مواد اولیه
- ذخیره سازی لوازم و قطعات یدکی
- استفاده در کارگاه ها و سالن های تولید
- سرخانه ها
- صنایع خودرو سازی، پتروشیمی
- لوازم خانگی
- خطوط حمل و نقل زمینی و هوایی
- معادن و کارگاه های تولیدی
انواع قفسه بندی پالت راک
انواع قفسه بندی پالت راک
انواع قفسه بندی پالت راک
انواع چیدمان قفسه بندی پالت راک
قفسه پالت راک با راهروی عریض
در این نوع سیستم قفسه بندی, عموما از ماشینهای لیفتراک جهت گذاشت و برداشت بار در قفسه ها استفاده میگردد.
عرض راهروها تقریبا 4 متر بوده و ارتفاع قفسه ها بسته به نوع لیفتراک مورد استفاده، تا 6 متر نیز می تواند تعریف گردد.
قفسه پالت راک با راهروی کم عرض
در این نوع سیستم قفسه بندی, عموما از ماشینهای ریچتراک جهت گذاشت و برداشت بار در قفسه ها استفاده میگردد.
عرض راهروها تقریبا 3 متر بوده و ارتفاع قفسه ها بسته به نوع ریچتراک مورد استفاده، تا 12 متر نیز می تواند تعریف گردد.
قفسه پالت راک با راهروی خیلی باریک
در این نوع سیستم قفسه بندی, عموما از ماشینهای راهرو باریک با نام اختصاری V.N.A جهت گذاشت و برداشت بار در قفسه ها استفاده میگردد.
عرض راهروها عموما کمتر از 2 متر بوده و ارتفاع قفسه ها بسته به نوع ماشین مورد استفاده، تا 17 متر نیز می تواند تعریف گردد. استفاده از این سیستم ظرافت و حساسیتهای خاص خود را داشته و استفاده از گایدریل در راهروهای قفسه بندی بعنوان یک اصل می بایست مدنظر قرار گیرد.
انواع قفسه بندی پالت راک
بیشتر بخوانید:
انواع قفسه بندی پالت راک
ویژگی های قفسه بندی پالت راک
در طراحی و تولید قفسه بندی پالت راک با توجه به اجزای به کار رفته در ساختار آنها ویژگی های منحصر به فردی به چشم میخورد که هر یک به شدت بر طول عمر قفسه ها و راندمان و امنیت آنها اثرگذار است. قفسه بندی پالت راک با توجه به وزن محصولات، تعداد آنها و فضای سالن و نوع لیفتراک به صورت ردیف های یک پالت و دو و سه پالت در کنار هم قرار میگیرند. ارتفاع، اندازه دهانه و عمق پالت ها با توجه به شرایط سالن و نوع محصولات متغییر بوده و طراحی آنها به صورت منحصر به فرد صورت میگیرد
با توجه به نوع محصولات پالت ها می توانند مسطح یا دیواره دار طراحی گردند. هر یک از سیستم های پالت راک دارای فریم کاملا مقاوم می باشند که به منظور افزایش ایمنی، مهاربندهای ضربدری و افقی و ستون در آنها قرار داده میشود. نوع ستون ها با توجه به فاکتورهایی از قبیل فاصله طبقات، فاصله طبقه اول از زمین و بار دهانه هر پالت محاسبه می گردد.
انواع قفسه بندی پالت راک
انواع قفسه بندی پالت راک
قفسه پالت راک برای چه انبارهایی مناسب است؟
این سیستم در طیف گسترده‌ای از انبارها قابل استفاده است، اما انتخاب مدل آن باید با نوع فعالیت مجموعه هماهنگ باشد.
انبار مواد اولیه
در کارخانه‌ها و واحدهای تولیدی، مواد اولیه اغلب روی پالت نگهداری میشوند. پالت راک می‌تواند برای تفکیک و دسترسی منظم به این کالاها مورد استفاده قرار گیرد.
انبار قطعات یدکی
در انبارهای قطعات، تنوع کالا معمولاً زیاد است. در چنین شرایطی دسترسی مستقیم به موقعیت‌های ذخیره‌سازی اهمیت پیدا می‌کند.
انبار محصولات نهایی
محصولات بسته‌بندی‌شده و پالتی را می‌توان در طبقات مختلف نگهداری کرد و بر اساس گردش کالا، چیدمان مناسبی برای ورود و خروج آنها در نظر گرفت.
سردخانه‌ها
برای محیط‌های سرد و مرطوب باید علاوه بر ساختار قفسه، موضوعاتی مانند نوع پوشش، مقاومت در برابر خوردگی، شرایط محیطی و تجهیزات جابه‌جایی نیز بررسی شود.
مراکز توزیع و لجستیک
در مراکز توزیع، سرعت دسترسی به کالا و مدیریت مسیرهای ورود و خروج اهمیت زیادی دارد. به همین دلیل، انتخاب سیستم باید بر اساس حجم گردش کالا و نوع عملیات انجام شود.
انواع قفسه بندی پالت راک
اجزای سیستم قفسه پالت راک
ستون، مهاربندهای ضربدری، مهاربندهای افقی، کفی ستون، پیچ و مهره و بازو تشکیل‌شده است.
قاب‌های متشکل از 2 ستون رول فرمی و 2 مهاربند افقی، متناسب با عمق قاب و متناسب با طول ستون و تعدادی مهاربند ضربدری و 2 کفی ستون به همراه پیچ و مهره و واشر لوله‌ای است.
ستون‌های این قفسه شامل چندین نوع است:
ستون 80 رول فرمی نکدار.
ستونی 100 رول فرمی نکدار.
ستونی 120 رول فرمی نکدار و ضخامت (1.5 – 2 – 2.5 – 3 میلی‌متر).
نوع ستون بر مبنای مجموع بار هر دهانه، و فاصله طبقات از یکدیگر و فاصله اولین طبقه از سطح زمین تعیین میگردد.
مهاربندهای این قفسه بندی (افقی یا ضربدری)، با توجه به پهنای بار و ابعاد پالت عمق قفسه معین و طراحی و مورد استفاده قرار میگیرد.
انواع قفسه بندی پالت راک
موارد مهم در نصب و چیدمان قفسه های پالت راک
نحوه قرارگیری و چیدمان قفسه های انبار در کنار هم باید بر اساس اصول ایمنی صورت گیرد. علاوه براین، این قفسه ها باید به گونه ای در کنار هم نصب شوند که دسترسی به کالاها آسان شده و انبارگردانی نیز در کمترین زمان صورت گیرد.
موارد مهمی که در نصب قفسه بندی پالت راک باید در نظر داشت عبارتند از:
- اجزای مختلف قفسه ها همگی باید فلزی، مقاوم و از متریال با کیفیت ساخته شده باشد تا مقاومت کافی در برابر وزن کالاها را داشته و امکان زنگ زدگی و خوردگی آنها وجود نداشته باشد.
- به منظور افزایش ایمنی و جلوگیری از خطر ریزش اقلام بهتر است از زیر پالتی استفاده شود.
- دهانه قفسه ها، تعداد طبقات و میزان فاصله بین آنها بر اساس نوع کالا و اندازه و ابعاد آنها تعیین شود.
- تمام قطعات و اجزای قفسه های پالت راک با پیچ و مهره به هم متصل میشوند و نیاز به جوشکاری در فرآیند نصب وجود ندارد.
- چیدمان و دسترسی به کالاها در این سیستم قفسه بندی By order می باشد. لذا می توان بدون توجه به تاریخ انقضا آنها را در ردیف های مشخص قرار داد.
- به منظور افزایش تعداد طبقات قفسه ها می توان از واسط ارتفاع استفاده نمود.
- فضای اختصاص داده شده به راهرو باید به اندازه کافی برای رفت و آمد لیفتراک بزرگ باشد. کوچک بودن عرض راهرو منجر به برخورد لیفتراک با قفسه ها و آسیب وارد شدن به آنها می گردد.
- جهت افزایش ایمنی و ایجاد نظم در انبار، لازم است از چیدمان کالاها در راهروهای قفسه بندی جلوگیری شود.
- فاکتور تحمل وزن با توجه به بار یکنواخت، تعداد پالت ها در هر ردیف تعریف می گردد.
انواع قفسه بندی پالت راک
سوالات متداول
بهترین نوع قفسه بندی پالت راک کدام است؟
یک مدل مشخص را نمی‌توان برای تمام انبارها بهترین دانست. انتخاب سیستم به نوع کالا، وزن بار، تعداد پالت، ارتفاع سالن، نوع لیفتراک، میزان تنوع کالا و هدف انبار از نظر تراکم یا دسترسی بستگی دارد.
پالت راک انتخابی برای چه انبارهایی مناسب است؟
این مدل برای انبارهایی که دسترسی مستقیم به موقعیت‌های مختلف اهمیت دارد و کالاهای متنوعی در آنها نگهداری میشود، گزینه مناسبی برای بررسی است.
عرض راهروی پالت راک چقدر است؟
عرض راهرو مقدار ثابتی ندارد و باید بر اساس نوع لیفتراک، ابعاد پالت، ابعاد بار و فضای مانور مورد نیاز تعیین شود. راهروهای عریض، کم‌عرض و بسیار باریک VNA هرکدام شرایط طراحی متفاوتی دارند.
ظرفیت قفسه پالت راک چگونه تعیین میشود؟
ظرفیت باید بر اساس مشخصات ستون‌ها، بازوها، تعداد طبقات، فاصله طبقات، وزن پالت‌ها و نحوه بارگذاری محاسبه شود. نباید ظرفیت یک قفسه را بدون توجه به طراحی واقعی آن تعیین کرد.
آیا قفسه پالت راک برای سردخانه مناسب است؟
قفسه پالت راک می‌تواند در محیط‌های سردخانه‌ای استفاده شود، اما انتخاب نوع پوشش، جنس قطعات، مقاومت در برابر خوردگی و سایر تجهیزات باید با شرایط محیطی سردخانه هماهنگ باشد.
انواع قفسه بندی پالت راک
مشاهده حُجره اینترنتی این مجموعه:
انواع قفسه بندی پالت راک
💬 سخن پایانی
انواع قفسه بندی پالت راک بر اساس ساختار، نحوه دسترسی، تعداد ردیف‌ها و نوع چیدمان می‌توانند در پروژه‌های مختلف مورد استفاده قرار گیرند. پالت راک انتخابی برای دسترسی مستقیم به کالاها گزینه‌ای کاربردی است و در کنار آن، چیدمان‌های راهروی عریض، کم‌عرض و VNA امکان استفاده متفاوت از فضای انبار را فراهم می‌کنند.
انتخاب سیستم مناسب باید بر اساس نوع کالا، وزن و ابعاد بار، تعداد پالت‌ها، ارتفاع سالن، نوع لیفتراک، میزان گردش موجودی و فضای قابل استفاده انجام شود. همچنین ظرفیت بار، نحوه نصب، تجهیزات جانبی و الزامات ایمنی باید پیش از اجرای پروژه مشخص شوند.
